Техно Вектор 7202 TS Optima
Увеличить


Техно Вектор 7202 TS Optima




Техно Вектор 7 Optima  7202 TS

Серия     Серия Optima - облегченная версия стендов Техно Вектор 7.

Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**

В данной версии стенды поставляются без:
- передних поворотных платформ;
- накладок на передние поворотные платформы;
- монитора;
- принтера.

Количество камер    Две неподвижные камеры.
Типы камер     Две видеокамеры 1.3 Мп.
Тип монтажа     Напольный вариант.
Компьютерная стойка     Облегченная. Крепится на столб.
Применяемость    Яма
Расстояние от камер до центра передних поворотных платформ     1400 - 2500 мм

** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1
Струйный цветной принтер 1

Компания "Технокар" постоянно ведет работу по модернизации выпускаемого оборудования. Поэтому производитель оставляет за собой право вносить изменения в оборудование в интересах прогресса и улучшения характеристик без предварительного уведомления.

Наименование параметра Диапазон измерений Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2'
Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 350
Масса, нетто, Кг, 280
Масса, брутто, Кг 390
Объем, м3 1,7
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69

Программно-математическое обеспечение Вектор
3D Визуализация

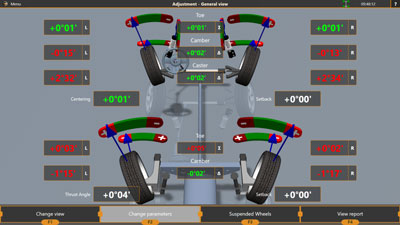

3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
Вся информация на экране обновляется в режиме реального времени;

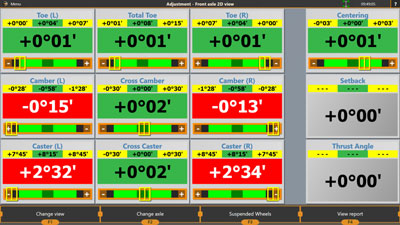

При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.


Совершенные Технологии

Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
Обнаружение частично заслонённых мишеней*;
Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;

* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна

** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

Измерения

Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.

* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.

Интуитивный и настраиваемый порядок работы

Простая работа с программой: используются только 4 кнопки в нижней части экрана;

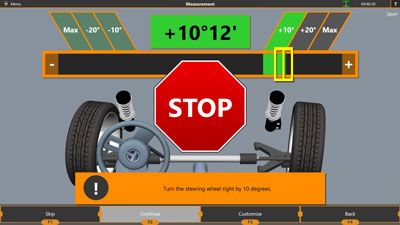

Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:

* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.

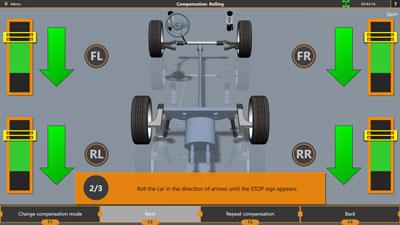

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

База данных

Содержит более 40000 моделей автомобилей;
Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
Пожизненные бесплатные обновления базы данных;
Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных Техно Вектор)


Прочие возможности

Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
Поддержка ASA Network
