Платформенный стапель с ножничным подъемником SIVER EL
Увеличить


Платформенный стапель с ножничным подъемником SIVER EL



Инструкция SIVER EL (1,00 MB)

Платформенный стапель с ножничным подъемником SIVER EL

Платформенный стапель с ножничным подъемником SIVER EL открывает новые возможности!

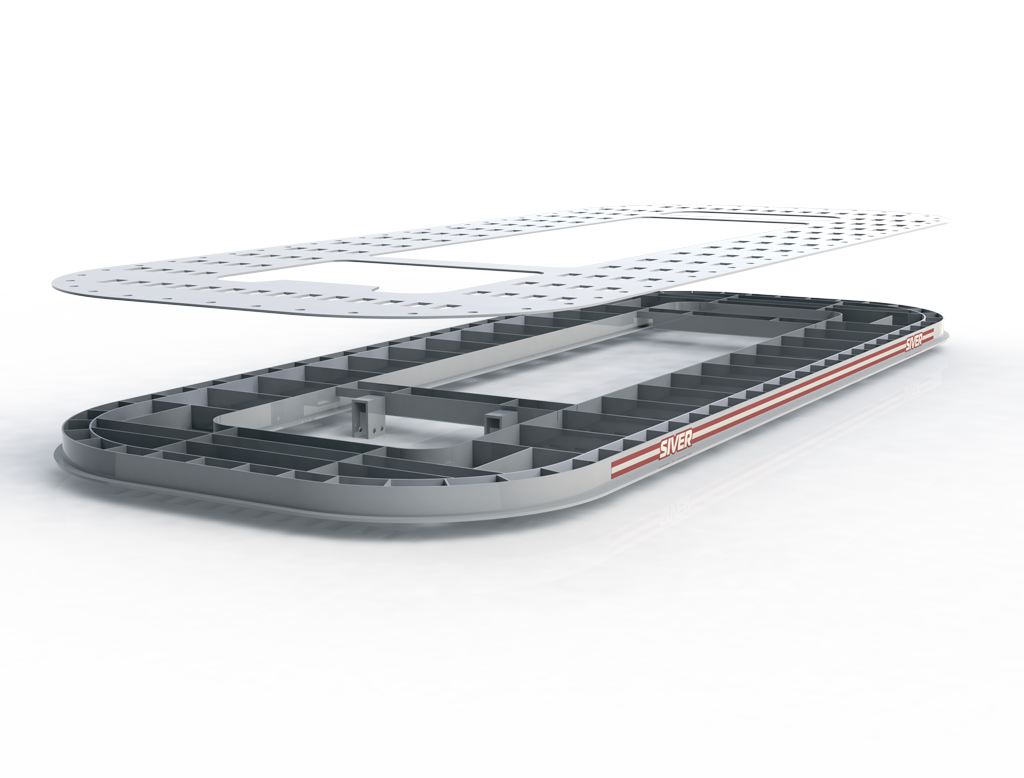

Платформа изготавливается из листового металла.

Внутренние усилители обеспечивают необходимую жесткость

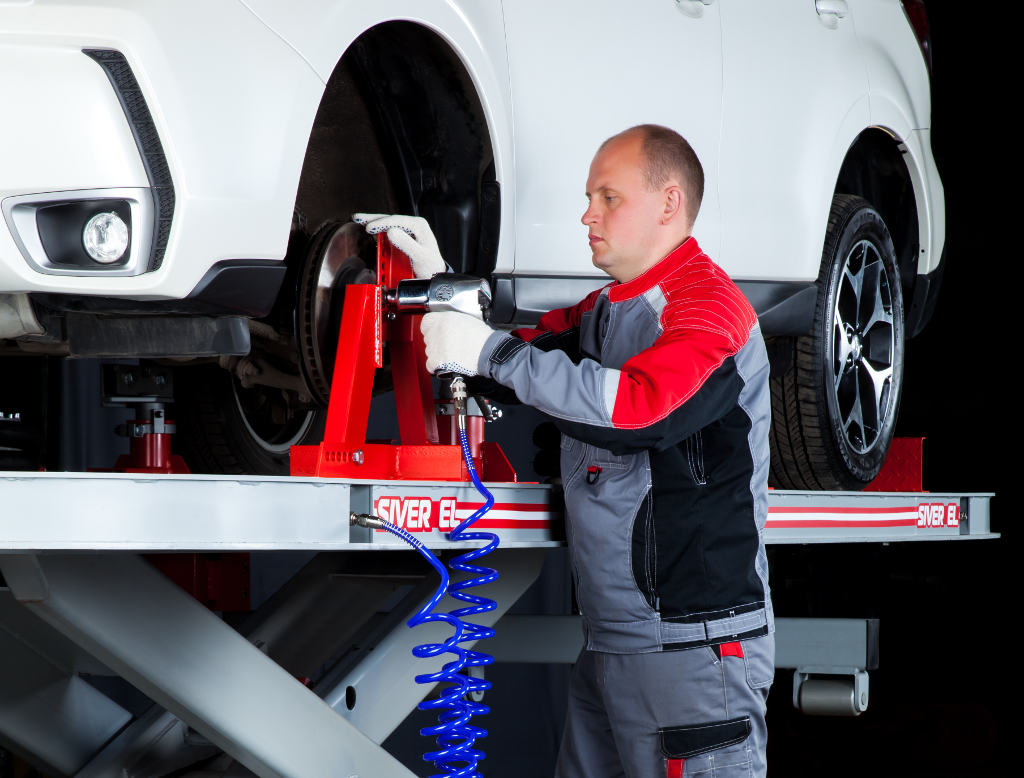

Удобное положение тела при работе на стенде с автомобилем.
[Регулируемая рабочая высота]

Регулируемая высота подъема от 620 до 1600 мм,

позволяет обеспечить легкий доступ к нижней части автомобиля.

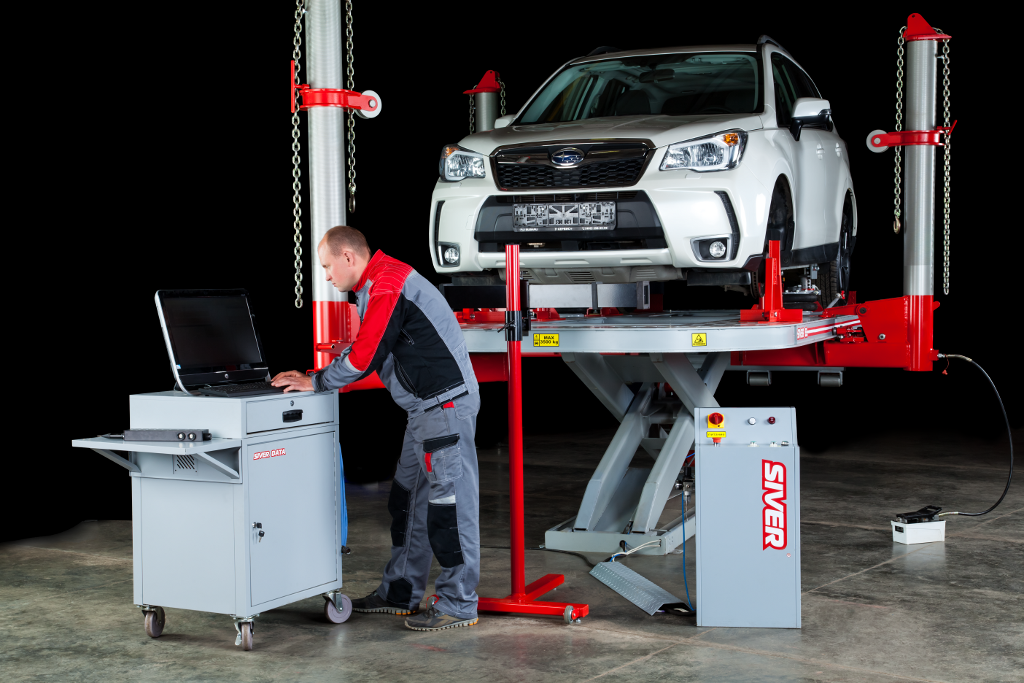

Для контроля геометрии кузова рекомендуется использовать

электронную именительную систему SIVER DATA. Это система нового

поколения, сочетающая в себе лучшие качества современных измерительных систем.

В нижнем положении платформа фиксируется наклонно,

что способствует простоте установки автомобиля.

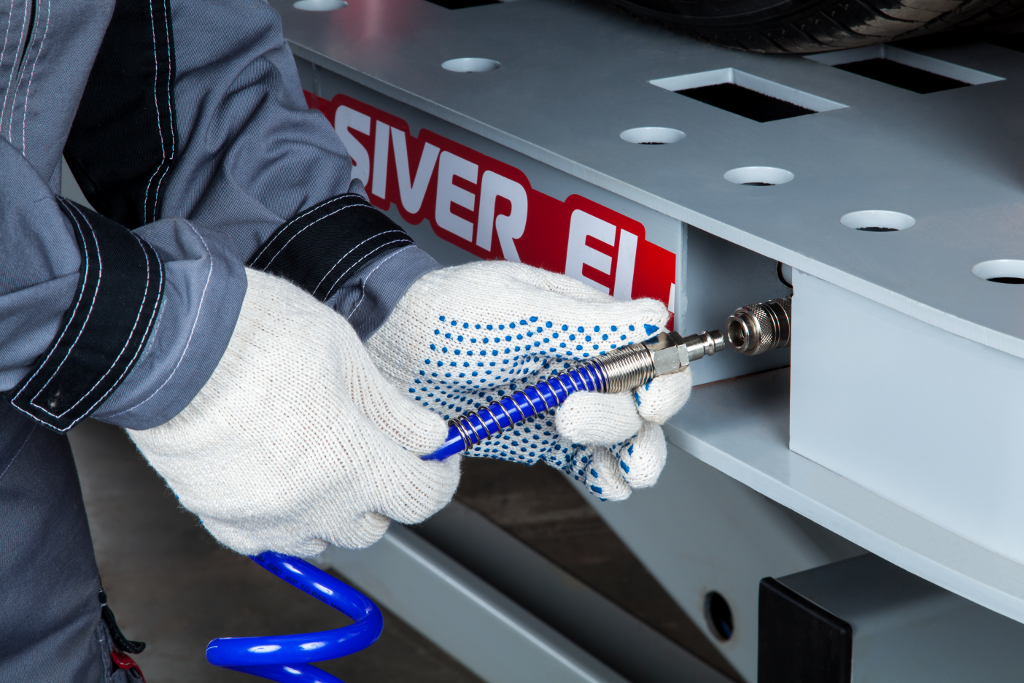

Стенд оснащен разведенной внутри рамы пневмомагистралью. В удобных местах выведены разъемы для подключения пневмоинструмента.

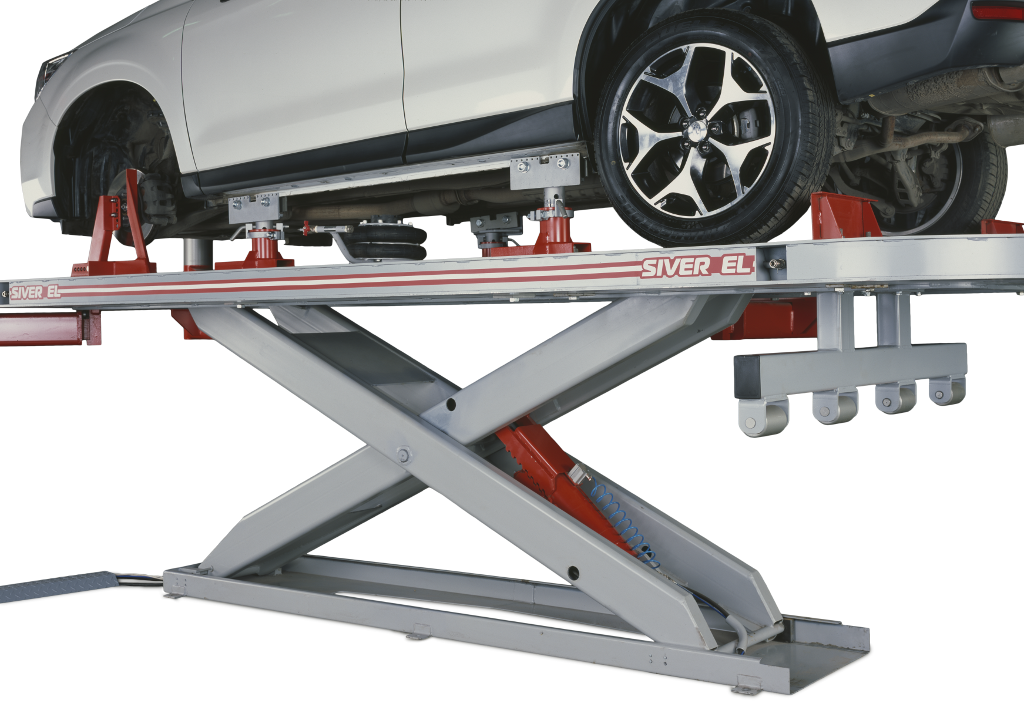

Ножничный подъемник позволяет поднимать автомобили массой до 3,5 т.

Высота подъема 1,6 метра до верхней части платформы. Высокий уровень безопасности.


Пульт управления с электрогидравлической насосной станцией (380В, 2.4кВт) и регулятором давления воздуха. Напряжение управления 24В.

Зубчатая рейка стопорного механизма обеспечивает надежную фиксацию платформы на удобной для оператора высоте.

Парашютный клапан в гидроцилиндре подъемного механизма защищает от резкого опускания платформы в случае разрыва шлангов.

Электромеханический датчик положения включает звуковой сигнал, предупреждающий о начале заключительной фазы опускания платформы.

Конструкция подъемника обеспечивает безопасный зазор между платформой и полом, для защиты 2 ступней оператора.

Датчик положения платформы, ограничивает максимальную высоту подъема.
Оснащение

360° - силовые устройства прокатываются вокруг платформы

Механизм быстрой фиксации, 108 положений установки

Противооткатные упоры для безопасной установки/снятия автомобиля

Два силовых устройства позволяют организовать противовектор тяги или одновременно тянуть в двух точках.

Множество адаптеров для автомобилей без отбортовки порогов.Все адаптеры крепятся к универсальным захватам, в том числе и для рамных автомобилей.
(опционально)

Захваты за отбортовку цангового типа с большим числом степеней свободы.

Ролик для правки вниз и фиксатор цепи в стандартной комплектации.

Подножка для удобства в работе.

Пневмодомкрат. Позволяет быстро приподнять автомобиль для установки на захваты. (опционально)
[Комплект оснастки]

Комплект спецоснастки SIVER MAXI, Рекомендуется как минимальный для работы со стендом.
Тележка для спецоснастки.
(опционально)
Дополнительно на силовые устройства может крепиться стрела для вытяжки вверх. (опционально)

Технические характеристики

Габаритная длина стенда   6900 мм
Максимальная габаритная высота   3430 мм
Длина платформы   5138 мм
Ширина платформы   2112 мм
Параметры электросети   2,4 кВт/400 В/50 Гц/3 ф
Рабочее давление пневмосети   6-8 бар
Максимальная грузоподъемность стенда   3500 кг
Максимальная высота подъема платформы   1600 кг
Максимальное тяговое усилие   10 т


Комплектация:
SIVER EL-210

Платформа в сборе (с ножничным подъемником)     1 шт.
Электрогидравлическая насосная станция     1 шт.
Силовое устройство 10 т.     2 шт.
Пневмогидравлический насос     2 шт.
Стойки крепления автомобиля с зажимами     4 шт.
Трапы     2 шт.

Комплект оснастки:
1. Ящик - 1 шт.
2. Цепь 8Р107 – 2 шт.
3. Фиксатор C903 – 1 шт.
4. Зажим C101 – 1 шт.
5. Зажим С102NN – 1 шт.
6. Зажим С302 – 1 шт.
7. Зажим С601N – 1 шт.
8. Захват с насадками YC105 – 1 шт.


Инструкция SIVER EL (1,00 MB)
