Напольный стапель SIVER T
Увеличить


Напольный стапель SIVER T



Инструкция SIVER T (472,43 KB)

Напольный стапель SIVER T

Напольный стапель «SIVER T» предназначен для исправления геометрии рам крупнотоннажного коммерческого автотранспорта.

Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом.

Силовыми элементами стенда Сивер Т являются горизонтальные силовые устройства и вертикальные домкраты. В дополнение к ним могут использоваться горизонтальные упоры и цепи с фиксаторами на раме. Оборудование имеет сертификат соответствия требованиям безопасности

Рама стенда Сивер Т

Размер рамы стенда Сивер Т – 16 х4,7 м (возможно увеличение/уменьшение длины по дополнительному запросу)

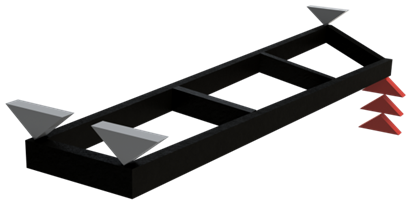

Исправление в горизонтальной плоскости

Для исправления перекоса рамы в горизонтальной плоскости необходимо приложить усилие, которое создается «горизонтальным силовым устройством», с противоположной стороны установить опорные точки. Для регулировки высоты приложения усилия служат «силовые треугольники», которые устанавливаются как на горизонтальное силовое устройство, так и на упоры.


Горизонтальное силовое устройство

Удобные колеса для перемещения.
Съемная ручка.
Комплект анкеров.
Усилие гидроцилиндра – 20 тонн.
/Ход штока- 28 см.
Шаг установки силовых адаптеров - 80 мм.
В комплекте - 2 шт.
Горизонтальный упор

Горизонтальный упор

Удобные колеса для перемещения.
Съемная ручка.
Комплект анкеров.
В комплекте - 1шт.
Набор силовых упоров

Набор силовых упоров с комплектом фиксаторов

Треугольник большой - 3 шт.
Треугольник малый - 2 шт.
Удлинитель - 2 шт.
Болт с гайкой - 6 шт.
Палец - 14 шт.

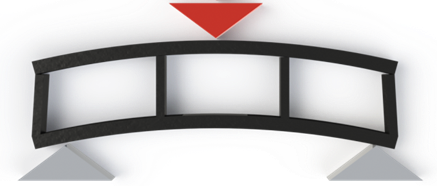

Исправление в вертикальной плоскости

Перекосы рамы в вертикальной плоскости исправляются при помощи «вертикального силового устройства», при этом фиксация рамы осуществляется при помощи цепей и роликов.


Вертикальный домкрат

Оснащен подпружиненными колесами для быстрого и удобного перемещения.
Минимальная высота – 500 мм
Максимальная высота – 1126 мм
Ход штока – 30мм
Шаг регулировки высоты – 50 мм
Усилие гидроцилиндра – 20 т.
В комплекте 2 шт.


Анкерные ролики

Используются для фиксации рамы к рельсовой системе и для изменения направления вытяжки
Большой анкерный ролик – 2шт.
Малый анкерный ролик - 2шт.


Для исправление заломов рамы используются гидравлические струбцины.

В комплекте поставляется струбцина с гидроцилиндром с усилием 10 т.
Струбцина с усилием 20 т - поставляется опционально.

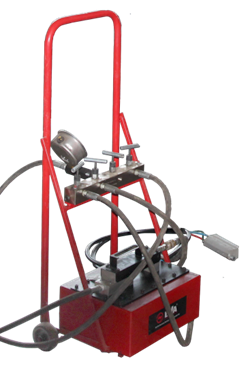

Пневмогидравлическая насосная станция

Управление 4-мя гидроцилиндрами одновременно
Контроль усилия с помощью манометра
Рабочее давление 7-14 бар
Объем масляного бака 7,5 литров.


Инструкция SIVER T (472,43 KB)





Изменено: Четверг, 15 Ноябрь 2018 15:00
